平面図を作図する際に、避けては通れない「引出線」。
「図面仕上げ」ツールを使用することで、かなりの効率を上げることができます。
まずは作図後、もしくは過去に作図した図面より、引出線内容の登録を行います。

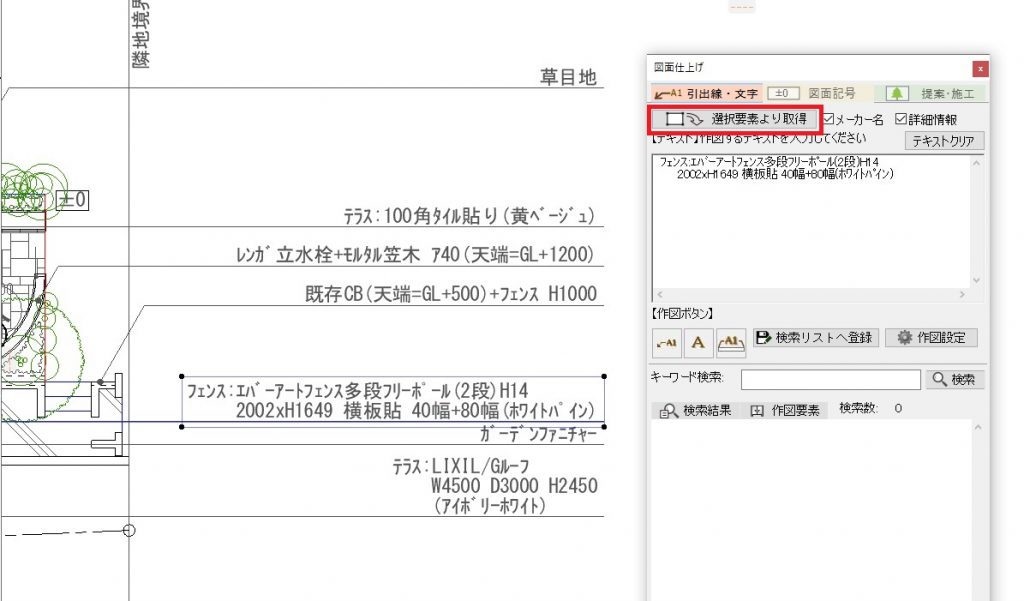

上図のように引出線を選択して、図面仕上げツールの［選択要素より取得］ボタンをクリックします。
引出線の内容が取得できますので、そのままダイアログ中断にある［検索リストへ登録］ボタンを押します。
これで登録が完了します。
よく使う引出線の内容は、どんどん登録しておきましょう。

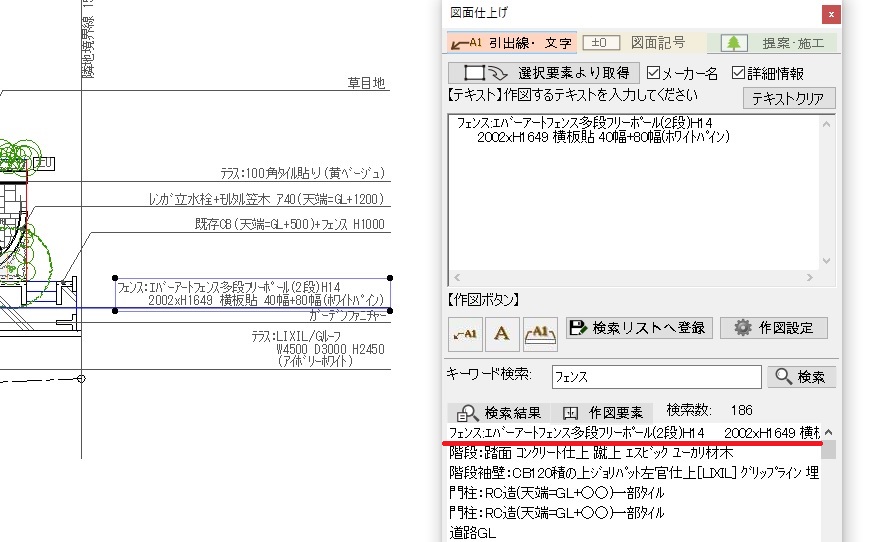

登録した引出線は、上図の［キーワード検索］から呼び出して使用することができます。
登録した順に、上から表示される仕様になっているので、登録した引出線の内容を選択して作図を行いましょう。
これを活用すればするほど、作図時間を短縮することができます。
