プレゼンシートを作る際、メーカー商材の写真をカタログなどからスキャンして張り付けて作成していませんか？なんとRIKCADで図面作成後にアイテムプラット連携を行うだけで図面で使用したメーカー商材画像を拾い出してくれます。メーカーカタログからのスキャンの手間がなくなるので非常に便利です。簡単に操作方法をご説明致しますのでスキャン手間に困られている方はお試しください。※機能の使用にはインターネット接続環境が必要です。
ステップ①まずいつも通りRIKCADで図面を作成します。

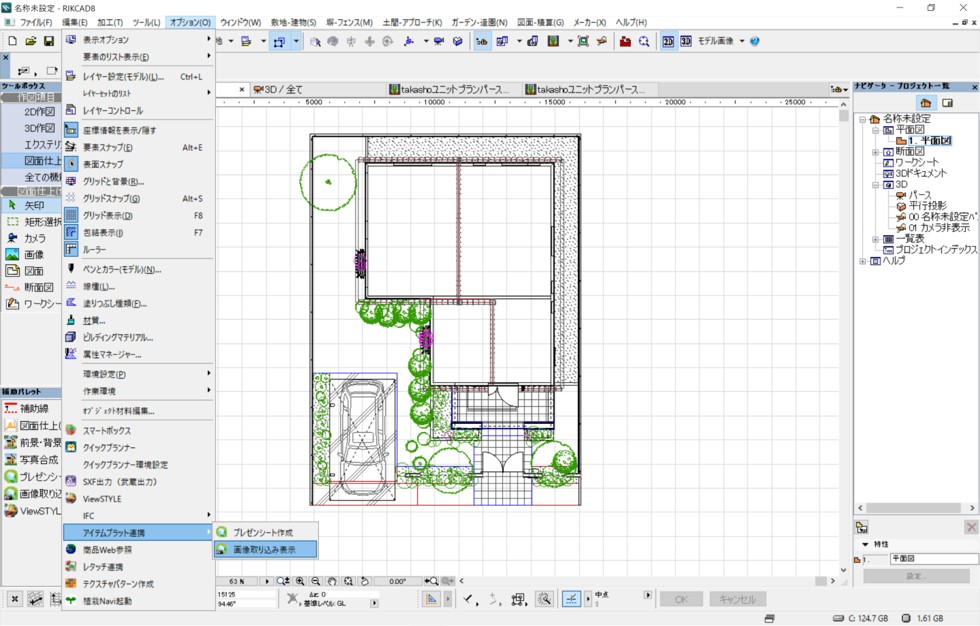

ステップ②メニュー【オプション】→【アイテムプラット連携】→【画像取り込み表示】をクリックします。

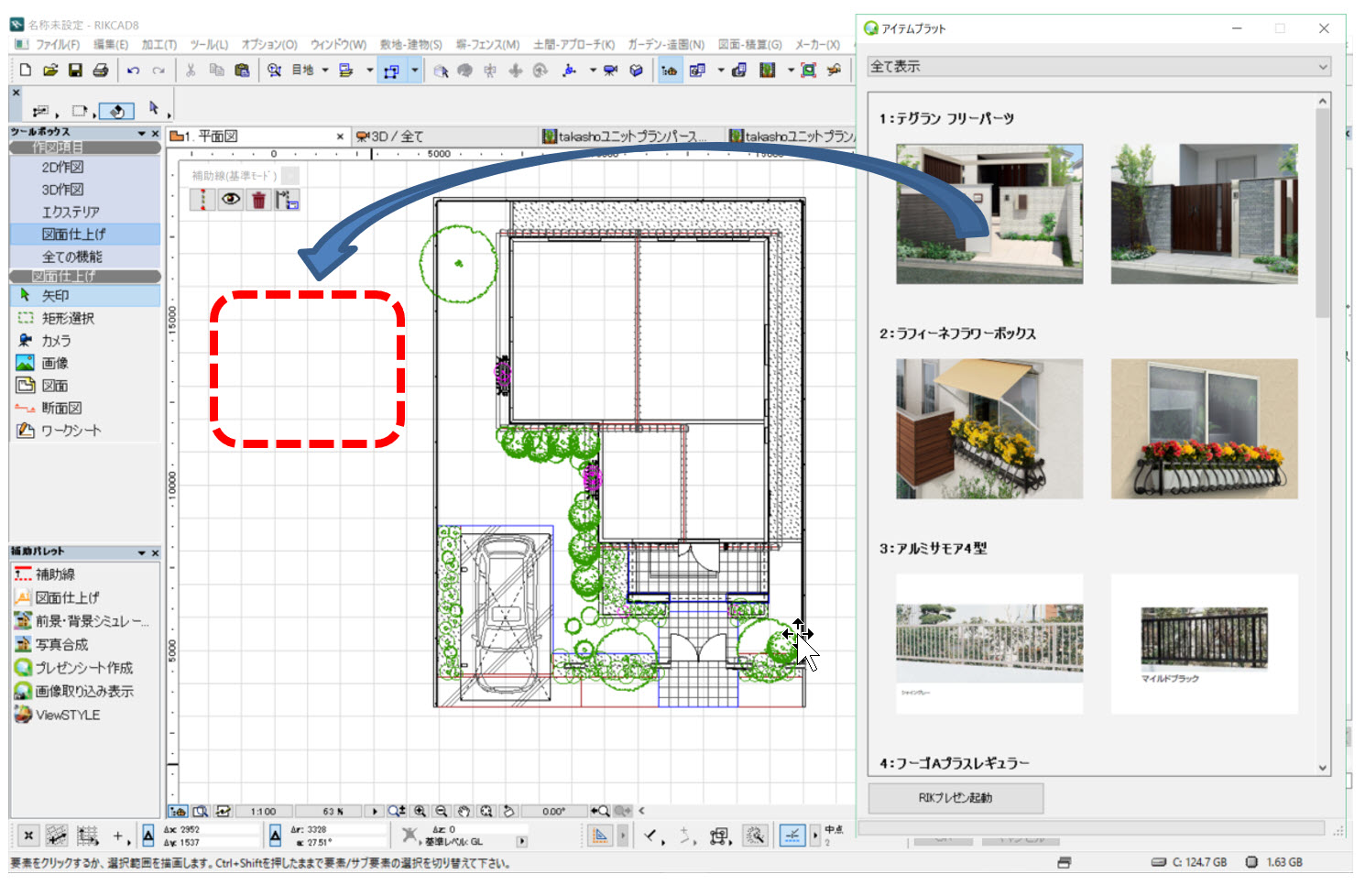

ステップ③RIKCAD画面上に別ウインドウにて図面上で使用されているメーカー商材画像が拾い出されます。平面図上に画像を張り付けたい時は表示された画像を平面図上にドラッグ＆ドロップします。

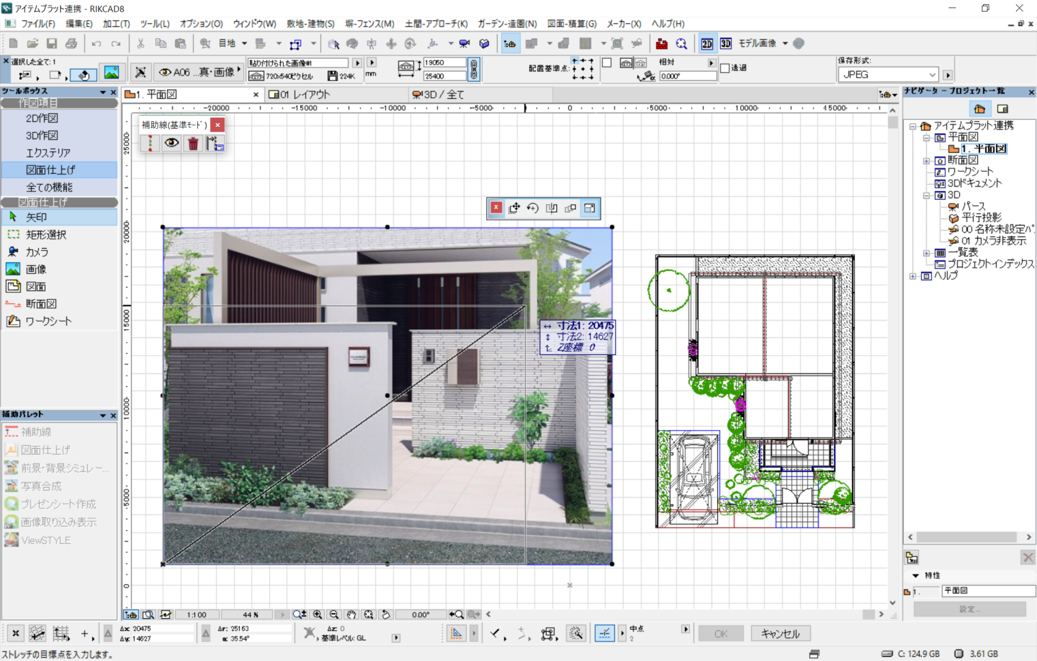

ステップ④平面図上に張り付けた画像のサイズを縮小させます。
ステップ⑤複数枚の画像を張り付けたい時はステップ③④を繰り返す。

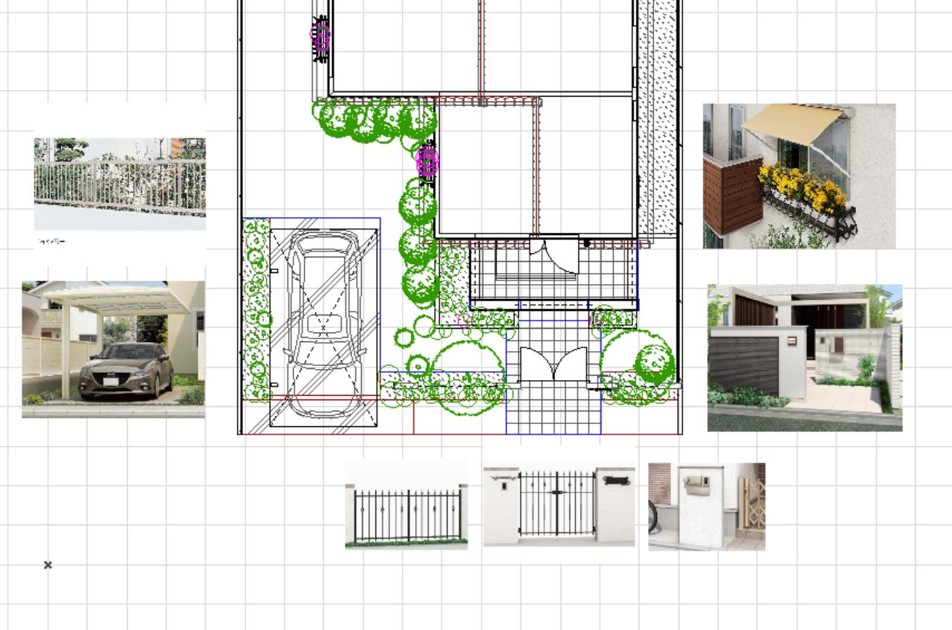

この様に簡単な作業でメーカー商材写真が図面に張り付けられます。時間をかけずに提案バリエーションを増やしたい方はご活用ください。
