勾配入力苦手な方、必見!複雑な勾配を簡単に作成。

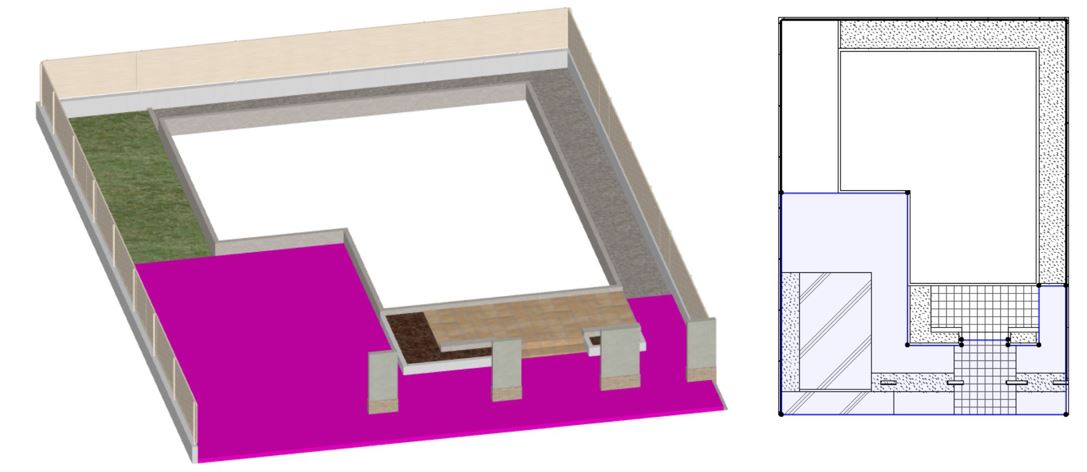

エクステリア・造園図面に置いて必須となる勾配。複雑な勾配も簡単に作成出来るので勾配の入力が苦手な方は参考にしてみてください。今回は例をもとに解説致します。図のピンク色の部分が今回勾配をつけたい箇所です。

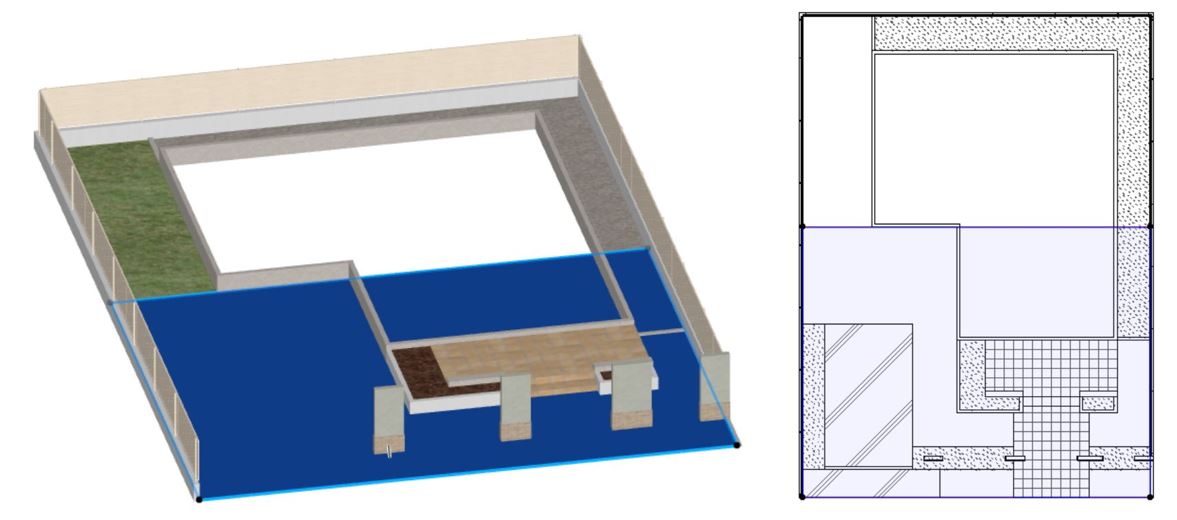

この様な形状の場合、レベルを設定する点が複数あり各点のレベルを正確に入力するのが難しくなります。レベルを設定する点の数を減らす事で入力時間も短縮出来て簡単な方法をご紹介します。まず下図のようにメッシュ(青い部分)を入力します。※この部分をこの記事内では土台と呼びます。

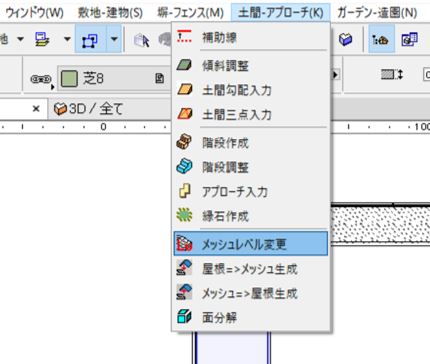

この様な形状で入力する事でレベルを設定する点が4点になります。次にメニュー【土間・アプローチ】→【メッシュレベル変更】をクリック。

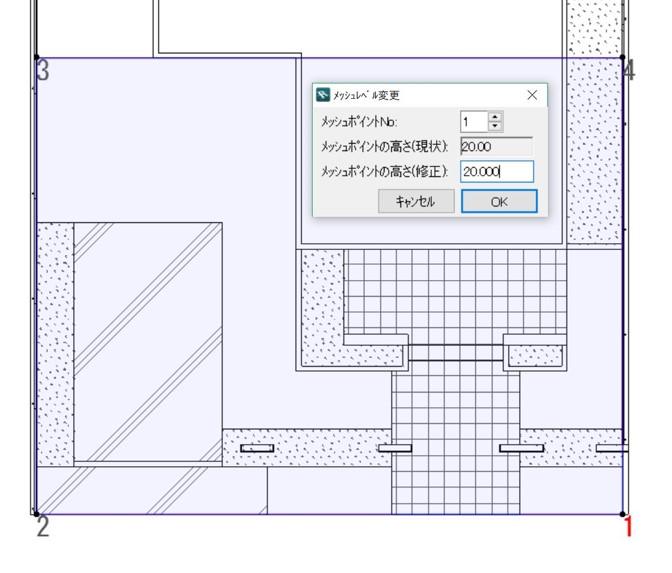

下図のように四つ角に番号が割り当てられますので番号のポイントのレベルを入力して行きます。※メッシュポイントを切り替えたい場合は数字横の上下三角のボタン(▲▼)を押すと切り替わります。

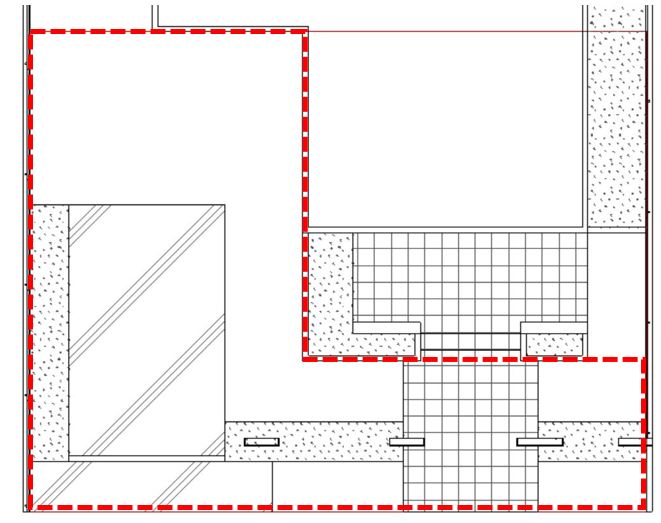

下図の赤枠内の舗装デザイン部分を先ほど入力した土台に傾斜調整で勾配を合わせます。傾斜調整についてはこちら

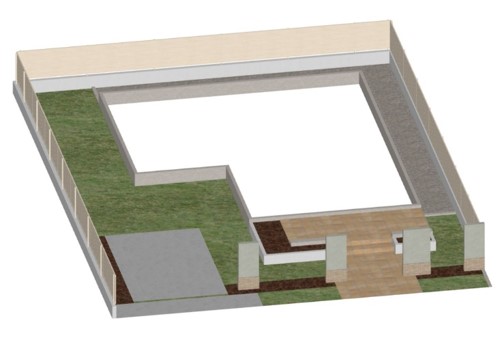

最後にメッシュで作成した土台部分をレイヤーにて非表示にして出来上がりです。レイヤーについてはこちら
