オシャレな立面図を作ろう

RIKCADでは、立面図は施工図用として印刷できるように「影」をつけていません。
ただ、どうしても影が無いと立体的な前後表現を行うことができません。

カラーの立面図を作成する際に、「レンダリング画像配置」を実行していると思いますが、下図のようにレンダリング設定のうち、［影］［グローバルイルミネーション］の項目をONにし［更新］をかけることで、影のついたカラー立面図を作成することができます。



また、線画の立面図として影の表現を行うこともできます。
ナビゲーションパレットで、対象の立面図名を右クリックし［断面図設定…］を選択します。

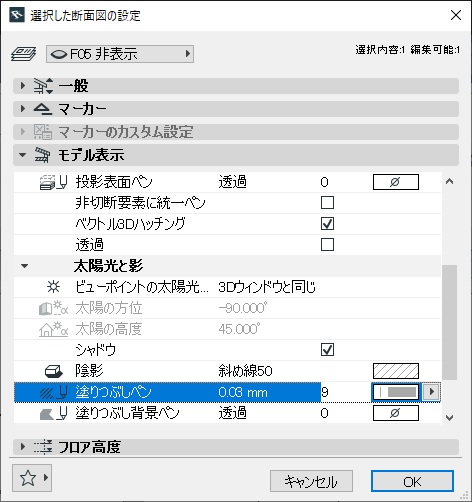

設定ダイアログより、下図の通り［太陽光と影］の項目を選択し［シャドウ：ON］にします。
「陰影／塗りつぶしペン」の変更も行い［OK］で閉じます。

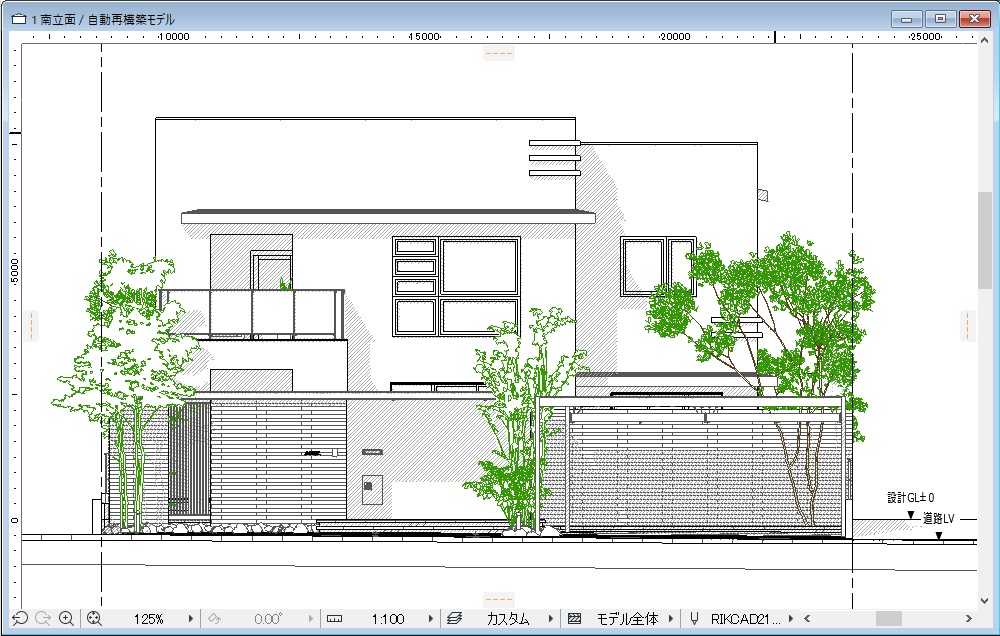

このような、立面図を作成することもできます。
一度お試しください。
